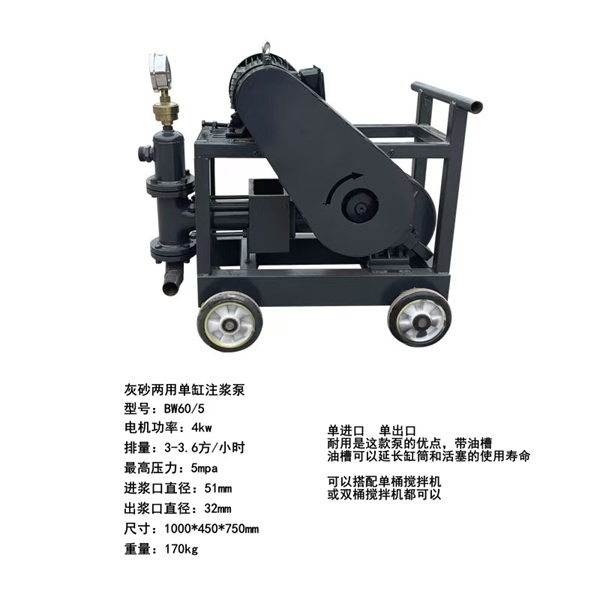

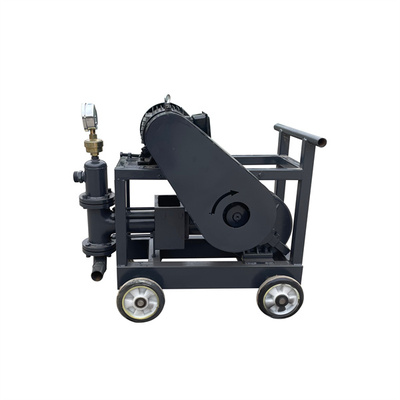

BW系列单缸注浆泵是卧式单缸往复单作用式活塞泵,由BW60-5两种规格组成。主要用于道路、桥梁、水坝、国防、矿山等建筑工程的注浆施工;也可用于预应力构件工程的灰浆注入扩张;火力发电厂的煤粉灰浆输送;建筑工程中灰浆的垂直及水平输送;化工中用于输送浆状原料(色浆、涂料)、磁性材料和其它介质;沙土地、高炉、水泥路面、高速公路等工程的维护、修固等,是WSB活塞式注浆泵的改良产品,具有结构紧凑、密封性好、压力大、活塞更换方便、装配及维修简单等。

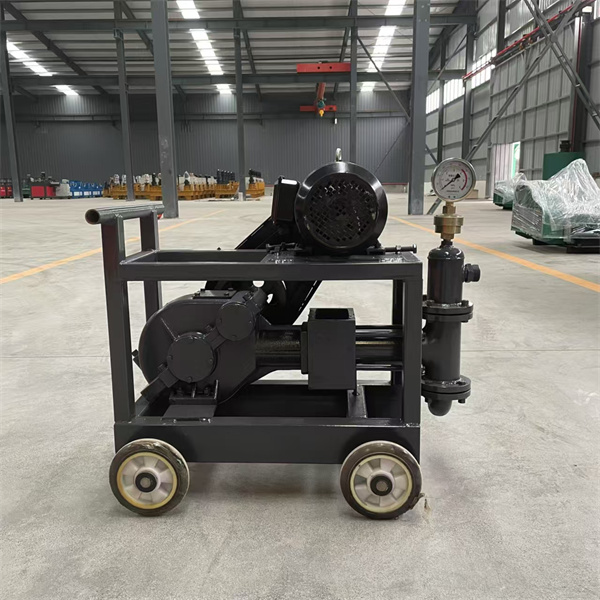

BW系列单缸注浆泵主要由电动机、变速箱、泵头、机架、护罩、三角皮带传动机构等部分组成,变速箱为封闭式壳体,采用飞溅润滑方式润滑各个运动部件,相互啮合的一组齿轮可将电动机的回转运动传送至曲轴,推动连杆、十字头使活塞产生往复运动。BW60-5为轴承式连杆,轴承式连杆具有噪音低、转动灵活、耐磨、耐用等特点,同时配置有离合操纵机构,动力切换方便、传动平稳可靠。
泵头主要由连接法兰、缸套、活塞、拉杆、螺杆、球笼、气室、压力表等部分组成,为下进上出型,通过拉杆带动活塞进行往复运动,来控制钢球与球笼座的开合进行吸排浆作业。活塞安装在活塞座上,由M24×l.5锁母经活塞压垫压紧,当活塞磨损后,可使用扳手拆卸,安装方便,省时省力,在空气室上装有泄浆阀、出将管及压力表装置。也可选用带自动控制的电接点压力装置。当空气室压力超过额定工作压力时,通过控制回路切断注电路电流,使电机自动停止运转。
单缸注浆机特点
- 结构紧凑:体积小、重量轻,便于搬运和移动,适用于不同的施工场地,尤其是狭小空间 。
- 操作简便:一般由电机驱动,只需连接电源,将吸浆管放入浆液中,启动电机即可开始注浆,易于上手。
