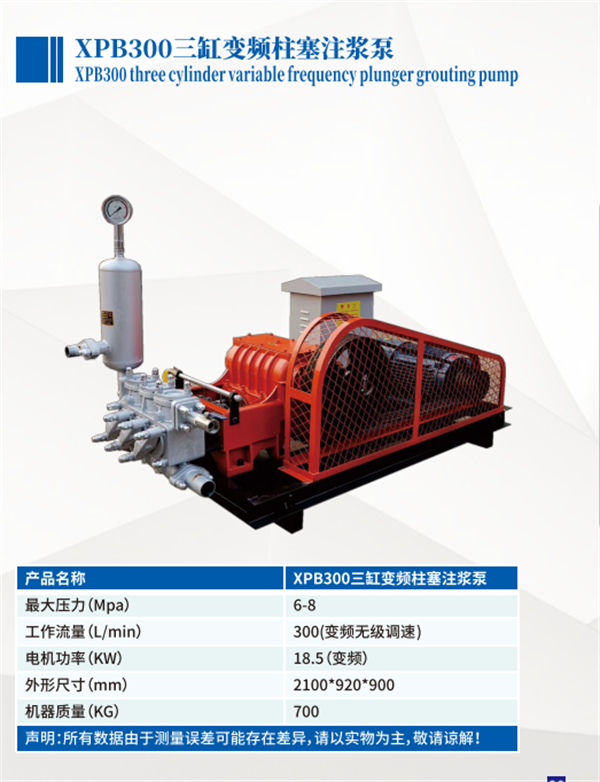

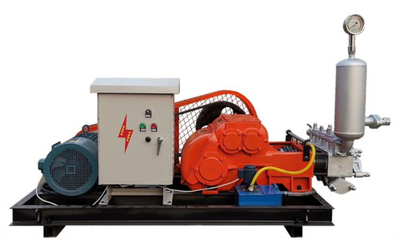

XPB300三缸变频柱塞泵

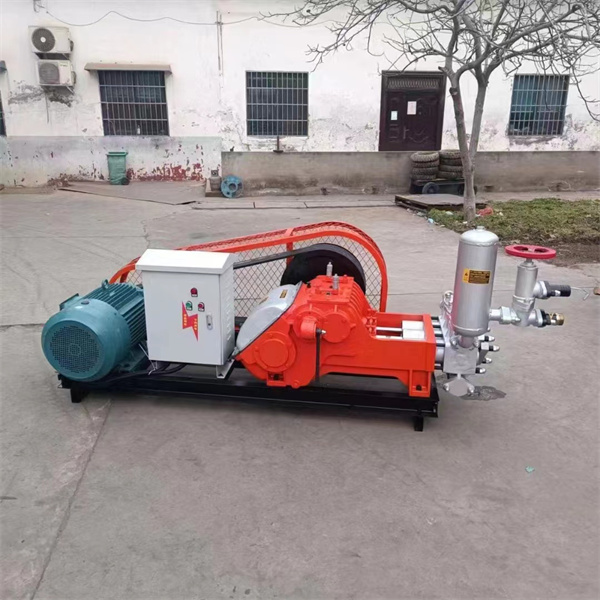

XPB/300柱塞泵主要由泵头总成、曲轴箱总成、电动机、泵架、油泵润滑系统、气室、压力表、V型带及带轮护罩、电控箱等部分组成。

泵头主要由缸盖、缸盖压板、阀盖、阀座、钢球、进浆管、空气室、柱塞、柱塞座、密封件、拉杆等部分组成，为下进上出型，通过拉杆带动柱塞进行往复运动，来控制钢球与阀座的开合进行吸排浆作业，三缸有共同的吸水室和排水室。吸水室一侧腰形法兰安装进水管接头，联接吸水软管和滤水器，另一端用进水管端盖堵死。排水室一侧方形法兰安装空气室，另一侧安装清洗阀门（便于清洗、卸荷），进水管接头及空气室可根据现场布置调换180度在泵的左侧或右侧。柱塞及V形夹布密封圈拆卸更换方便，拉杆另端与十字头联接，泵头的密封组件。

曲轴箱主要由箱体、曲轴、大盘齿、连杆、十字头、滑套、输入轴、曲轴压盖、主轴压盖、密封座等部分组成。曲轴上装有三根尺寸相同的连杆，每根连杆通过十字头，活塞杆与柱塞连接，将曲轴的旋转运动转换成活塞的往复直线运动，从而吸入和排出浆液。曲轴的旋转是由主轴上的齿轮和曲轴大盘齿啮合驱动的，曲轴箱顶部设有加油螺孔，并具有排气功能，曲轴箱后盖设有油标孔位，箱体底部有放油螺栓，方便更换机油。

主要特点

GPB/300柱塞泵在结构上有以下特点：

○ 该泵在主要密封部位广泛采用了径向密封结构，密封可靠，工艺简单，装拆方便。

○ 变频电机无级变速、适合不同工况。

○ 采用高压密封结构，密封可靠，采用耐磨柱塞、使柱塞更耐用。

○ 结构简单，维护方便。

○ 易损件少，使用维修费用低（易损件主要为密封圈、柱塞、阀座、阀球、）

○ 采用柱塞及球阀结构，对浆液中的颗粒物质不敏感，适合多种介质输送。
