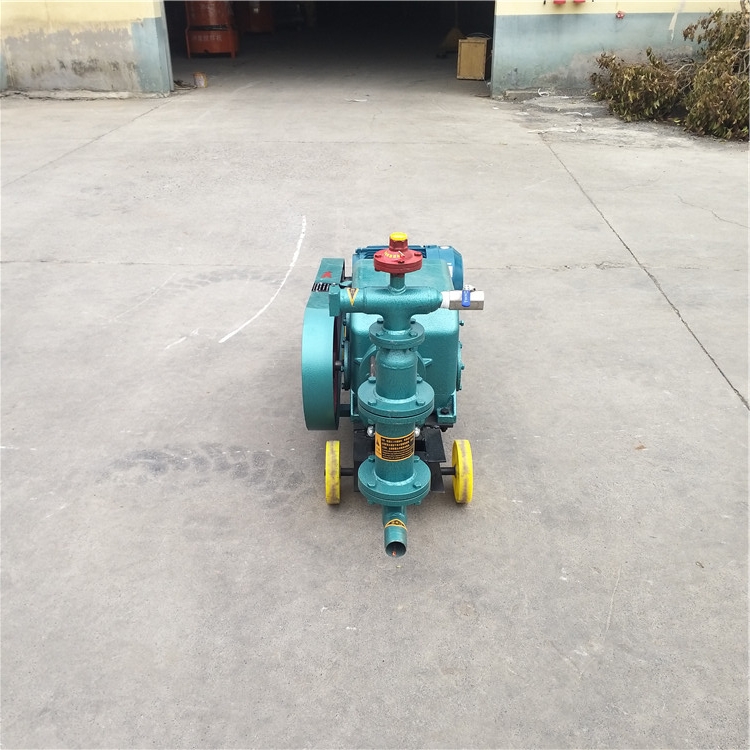

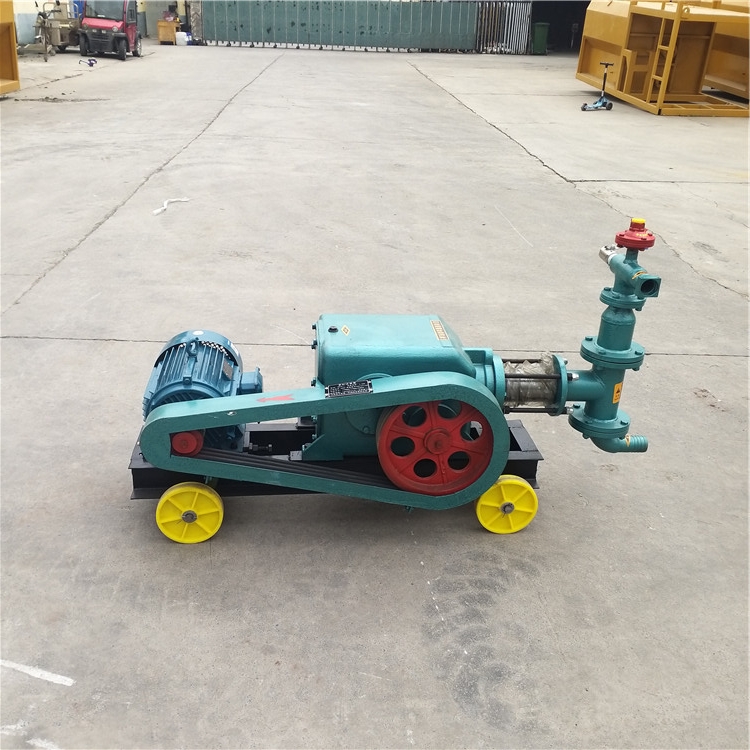

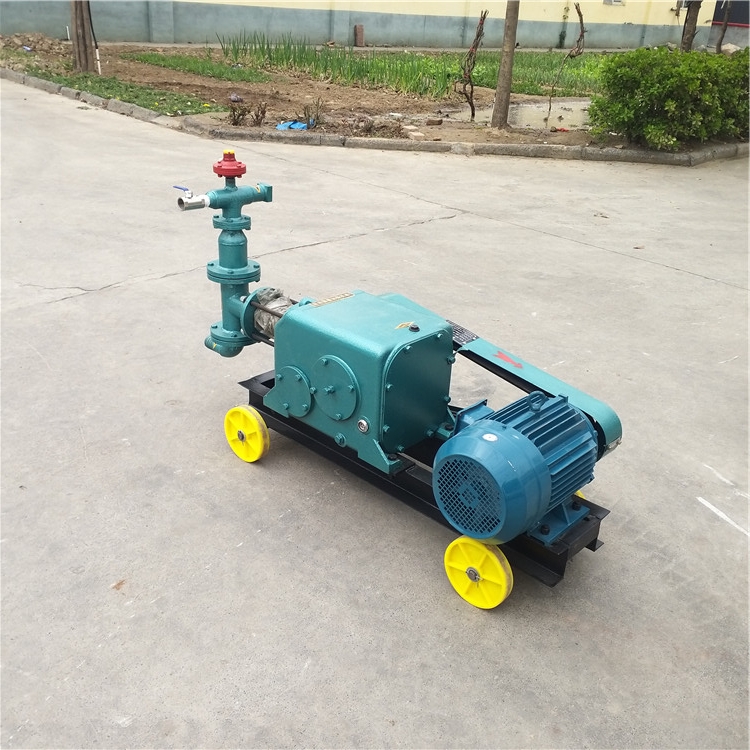

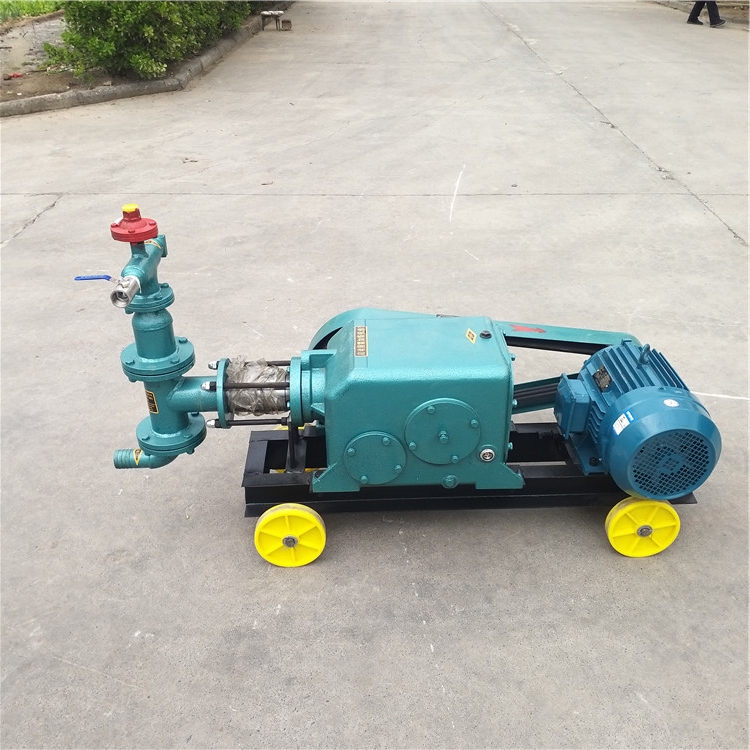

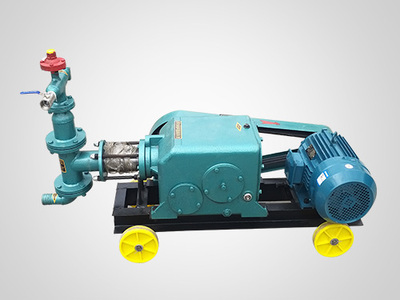

BW50-3单缸注浆机

BW系列单缸注浆泵是卧式单缸往复单作用式活塞泵，由BW50-3，BW60-8两种规格组成。主要用于道路、桥梁、水坝、国防、矿山等建筑工程的注浆施工；也可用于预应力构件工程的灰浆注入扩张；火力发电厂的煤粉灰浆输送；建筑工程中灰浆的垂直及水平输送；化工中用于输送浆状原料（色浆、涂料）、磁性材料和其它介质；沙土地、高炉、水泥路面、高速公路等工程的维护、修固等，是WSB活塞式注浆泵的改良产品，具有结构紧凑、密封性好、压力大、活塞更换方便、装配及维修简单等。

bw50/3砂浆泵技术参数

BW系列单缸注浆泵主要由电动机、变速箱、泵头、机架、护罩、三角皮带传动机构等部分组成，变速箱为封闭式壳体，采用飞溅润滑方式润滑各个运动部件，相互啮合的一组齿轮可将电动机的回转运动传送至曲轴，推动连杆、十字头使活塞产生往复运动。BW50-3为柴油机连杆，BW60-8为轴承式连杆，轴承式连杆具有噪音低、转动灵活、耐磨、耐用等特点，同时配置有离合操纵机构，动力切换方便、传动平稳可靠。

泵头主要由连接法兰、缸套、活塞、拉杆、螺杆、球笼、气室、压力表等部分组成，为下进上出型，通过拉杆带动活塞进行往复运动，来控制钢球与球笼座的开合进行吸排浆作业。活塞安装在活塞座上，由M24×l.5锁母经活塞压垫压紧，当活塞磨损后，可使用扳手拆卸，安装方便，省时省力，在空气室上装有泄浆阀、出将管及压力表装置。也可选用带自动控制的电接点压力装置。当空气室压力超过额定工作压力时，通过控制回路切断注电路电流，使电机自动停止运转。

泵的使用与维护

1 泵的安装：注浆泵安装基础应平整，牢固，尽量不要倾斜，用地脚螺钉将泵固定在基础上，以防止泵在工作时振动。

2 开泵前的准备工作:

注浆泵长期停止使用或重新安装后，在开动前要进行下列准备工作:

1 检查变速箱内润滑油是否充足（******使用时应向其中注入润滑油至油窗观察孔处）。

2 检查各零部件联接是否紧固，有无松动现象，特别是橡胶活塞压紧锁母、十字头与拉杆连接螺纹是否拧紧。各运动部件有无卡阻，转动是否灵活。

3 检查滤水器、吸浆管道、排浆管道是否畅通。

4 检查各管道接头是否牢固和严密，有无漏水漏气现象。

5 检查胶管是否破损或叠合，输浆管路应减少拐弯，避免出现锐角拐弯。

6 检查泵的吸水高度，在海拔1000米以内的地区，泵的吸水高度应不超过2米，在海拔1000米以上的地区，应根据当地大气压降低程度、减少泵的吸入高度。

7 检查滤水器浸入泥浆池的位置，应在泥浆液面0.3-0.5米以下，滤水器距浆池底位置不小于0.5米。

8 检查电动机转向。（皮带轮应顺时针旋转）

9 检查电器和电线、保险丝是否完好。

10 检查压力表是否正常，不得松动、脱落。

注浆泵的启动：

1 首先用泵压送白灰膏作为管道的润滑，然后再打入较稀的砂浆（稠度在12厘米以上），提高至所需稠度，以免管道堵塞，这尤其对新管道的使用更为重要。

2 使用时应先开泵然后加泵浆。

5.4 注意事项:

泵的工作介质应无杂质，无腐蚀性，粘度24帕斯卡秒以下，比重小于1.2，含砂量不超过4%。应经稠度测定，试验时将稠度计与浆面垂直，轻松放下，以自重下沉。
