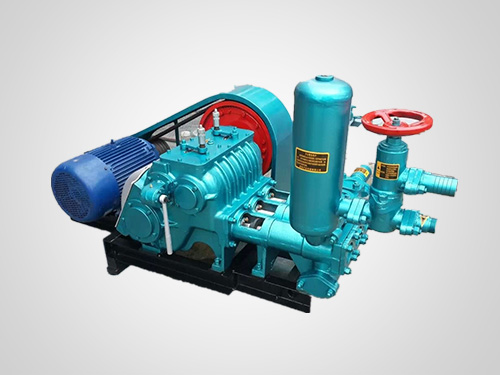

BW250型注浆泵【四档变量】

BW250型注浆泵【四档变量】

产品类别:三缸注浆机

产品描述:BW-250型泥浆泵为卧式三缸往复单作用活塞泵(见附图2),是地质勘探的主要配套设备之一。其主要作用是在岩心钻探过程中向钻孔内供给冲洗液(泥浆或清水),使之在钻孔中循环,以达到携带岩屑返回地面,冷却与润滑钻头及钻具、保护孔壁防止垮塌,也可作为地基处理工程中的水泥浆灌注泵,输送水泥浆的水灰比可达1:1,具有外形尺寸小、结构紧凑、易于安装拆卸、便于搬运等特点。

订购热线:13839062778

详细信息

BW-250型泥浆泵为卧式三缸往复单作用活塞泵(见附图2),是地质勘探的主要配套设备之一。其主要作用是在岩心钻探过程中向钻孔内供给冲洗液(泥浆或清水),使之在钻孔中循环,以达到携带岩屑返回地面,冷却与润滑钻头及钻具、保护孔壁防止垮塌,也可作为地基处理工程中的水泥浆灌注泵,输送水泥浆的水灰比可达1:1,具有外形尺寸小、结构紧凑、易于安装拆卸、便于搬运等特点。

bw250注浆泵技术参数

规格型号

BW-250

型式

卧式三缸往复单作用活塞泵

冲程(mm

100

缸径(mm

80

档位

4

3

2

1

冲次(mm

200

116

72

42

流量(L/min

250

145

90

52

压力(MPa

2.5

4.5

6.0

6.0

容积率(%)

90

总效率(%)

75

所需功率(KW

15

皮带轮节径(mm

(B型×5槽)410

输入速度(r/min

500

吸水高度(m

2.5

进水管直径(mm

76

排水管直径(mm

32

体积(长×宽×高)(mm

1700×995×950

重量(Kg

750/600(不含空气室、电动机)

泵体为一密封的变速箱体,主要由输入轴、中间轴、变速轴、齿轮等组成的变速机构;曲柄连杆机构,及由变速手柄、拔杆、扇齿轮、离合器顶杆等组成的挂档、离合操纵机构三部分组成。

输入轴为空心轴,输入端装有联轴器,与带轮离合器联接。中间轴为空心花键轴,与输入轴在同一轴线上,轴端安装着离合器的手柄外壳,当手柄向上转动时会带动偏心轴转动,从而压挤长顶杆、短顶杆及推盘,压缩离合器弹簧,使离合器分离。变速轴为花键轴,轴上装有两个双联滑移齿轮,由变速手柄控制滑移齿轮的位置实现四级变速,具体档位以上盖板标牌所示。

曲轴有三个互成120°角的拐位,连杆大端的复合轴瓦包裹着曲轴颈,小端与十字头相联接,小头孔内装有铜套,通过十字头销与十字头浮动连接,十字头用螺纹(40°锥度定位)与泵头的拉杆相连,从而将曲轴连杆的旋转运动变为拉杆的直线住复运动。

使用前泵体内应加注润滑油,油面以达到油标尺位置为宜(约15L),泵体下部有油塞,做放油使用,其内的轴承及运动部件均靠曲轴齿轮及连杆旋转运动所造成的油雾来飞溅润滑。曲轴中心与十字头中心线相差15mm,俗称偏置机构,这样可以减少十字头对滑套臂的侧推力,但曲轴的旋转方向不要随意的改变,否则推力反而增大。因此要特别注意皮带轮的旋转方向,必须按防护罩上标定的方向旋转。这样也有利于连杆盖上的导油孔挖油,,以便更好的润滑复合轴瓦及曲轴颈。导油孔位于连杆大头侧靠近轴瓦的两个φ10斜孔。离合器手柄外壳内的偏心轴、凸轮应定期添加润滑脂。

bw250注浆泵泵的维护与保养

泥浆泵的正常工作对钻进效率及注浆作业起着重大作用。能提升钻进速度和减少注浆时间,使孔壁倒塌和卡钻事故减少至低程度,应对泥浆泵的保养给予足购的重视。

泵头部件的过早损坏是因为使用含有大量砂粒的冲洗液造成的,它会加速缸套、活塞及球阀的磨损,必须采取相应措施,使排送的冲洗液不含砂粒或控制在******范围内,对返回的冲洗液要进行拦隔过滤,设置除砂专用机械。同时注意泵的润滑情况,若润滑油内含有杂质,也是引起泥浆泵故障的原因。为了保证泵的正常运转,必须注意以下事项:

1 注意检查各运动部件的润滑情况,泵体内及时加油、换油,换油时应选用规定牌号、纯洁无杂质的全新润滑油;

2 泥浆泵正常工作压力不得超过额定压力80 %。 在高压力工作的连续时间不得超过1小时。 要密切注意压力表的示值变动,一但超压应立即停泵,泄压并排除堵塞,卸压方法为:在注浆口处设置阀门和活接,当浆液注满后关闭阀门,然后慢漫地拧松活接,缓缓排出管内余气和浆液。

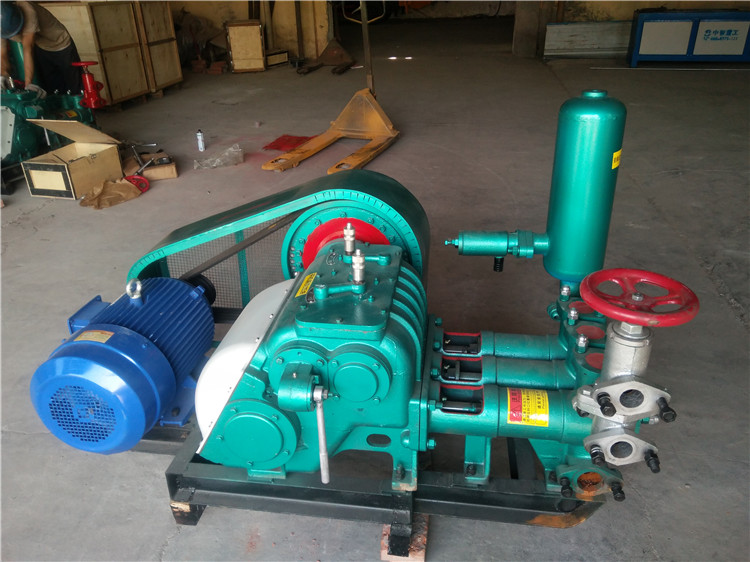

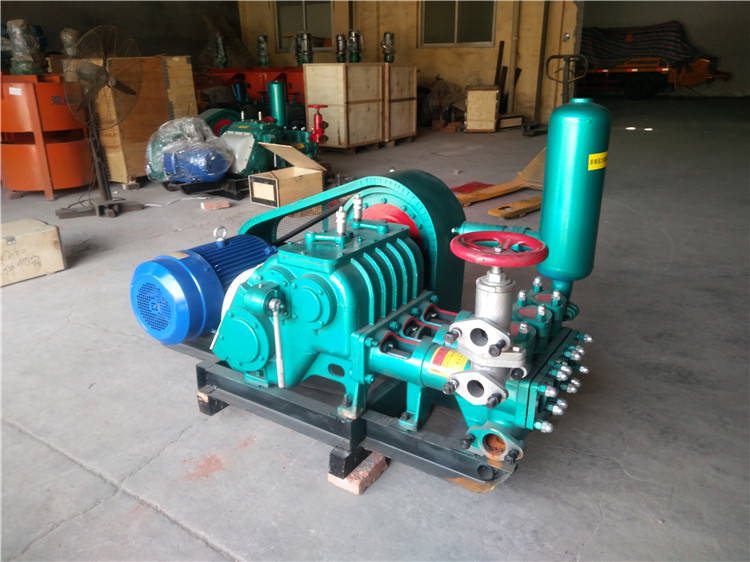

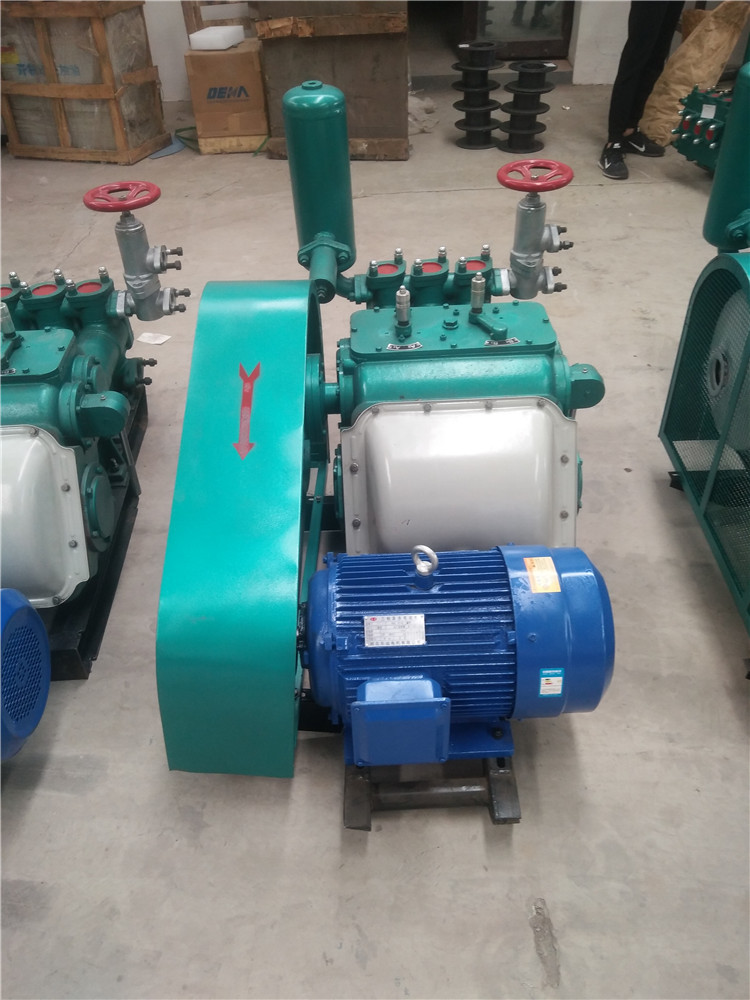

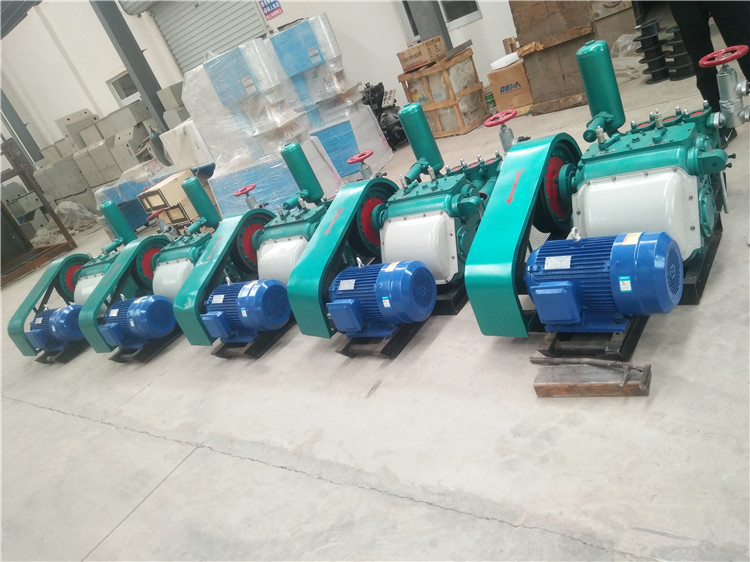

bw250灌浆泵6.jpge17301e3bc08fd6bfb1d8d293a6503c.jpgbw250灌浆泵7.jpg7abe86275cc4f66b932e79da3ea971d.jpg
