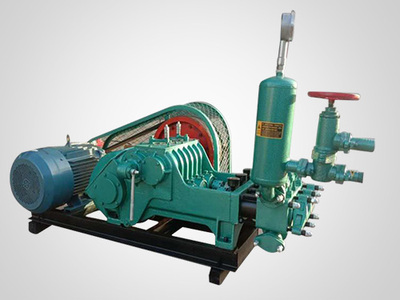

BW320注浆泵

BW320注浆泵

产品类别:三缸注浆机

产品描述:BW-320 型泥浆泵是地质勘探事业近年来发展的液动冲击钻进、螺杆钻进等钻探技术而研制的新产品。能在岩心钻探过程中向钻孔内提供冲洗液(泥浆或清水),使之在钻孔内循环,以达到携带岩屑返回地表面, 保持孔底干净,并冷却与润滑钻头及钻具,保护孔壁防止垮塌,还能作为动力源,带动冲击器(或螺杆或蜗轮)帮助钻进。是现代钻探重要设备之一。

订购热线:13839062778

详细信息

BW-320 型泥浆泵是地质勘探事业近年来发展的液动冲击钻进、螺杆钻进等钻探技术而研制的新产品。能在岩心钻探过程中向钻孔内提供冲洗液(泥浆或清水),使之在钻孔内循环,以达到携带岩屑返回地表面, 保持孔底干净,并冷却与润滑钻头及钻具,保护孔壁防止垮塌,还能作为动力源,带动冲击器(或螺杆或蜗轮)帮助钻进。是现代钻探重要设备之一。

BW-320 型泥浆泵特别适用于处理各种软地基的注浆作业。为三缸单作用往返柱塞泵(见图 1),具有四档齿轮变速,主要可作孔深 1000 米内液动冲击钻进配套,也可作 15000 米内螺杆钻进、涡轮钻进配套,还可做孔深 2500 米内普通岩心钻进配套。采用曲轴箱与变速箱一体设计,所以该泵不仅性能可靠,易损件寿命较长, 而且体积小和质量轻,分解性好,便于山地搬迁,是地质勘理想设备,还可以工程施工钻进、制糖、制酒堤防灌浆等其他各种用途。

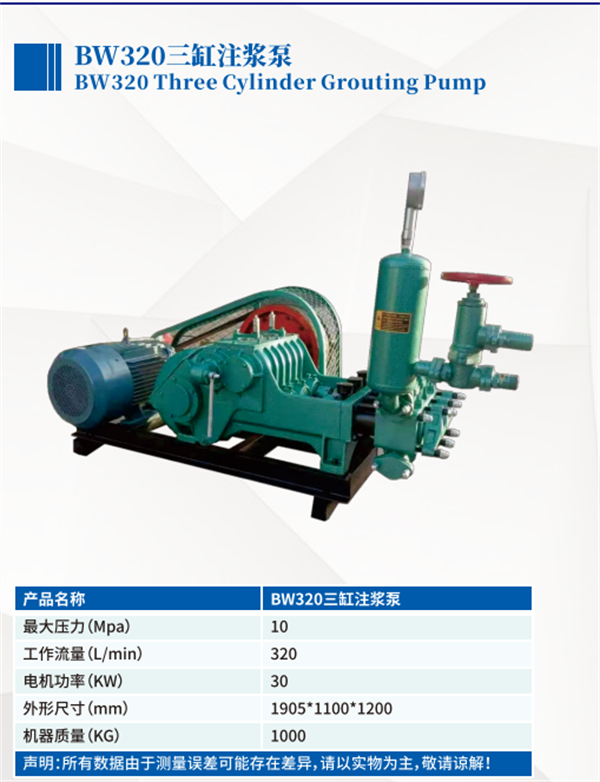

技术参数

规格型号

BW320-Z

型式

卧式三缸单作用往复柱塞泵

行程(mm

110

缸径(mm

80

泵速(r/min

214

153

109

78

流量(L/min

320

230

165

118

压力(MPa

5

6

8

10

容积效率(%

90

总效率(%

78

所需功率(KW

30

大皮带轮节径(mm

495(C型×5)

主轴输入转速(r/min

535

吸水高度(m

2.5

进水管直径(mm

76

出水管直径(mm

32

外形尺寸(mm

1905×1100×1200

重量(Kg

1000

BW-320 型泥浆泵的使用与维护

泥浆泵的使用寿命与与泵的设计和制造有关外,与泵的使用条件、操作及维护保养亦有很大关系,所以使用本泵者必须严格按本说明书维护使用。

泥浆泵的安装:

本泵必须安装在稳固的基础上,并用地脚螺钉固定。单机出厂的泵在安装时,还必须用测线法检查原动机(或中间轴)和泥浆泵皮带轮的平行度及传动皮带位置,使它都在同一平面内,然后再将地脚螺钉固紧。

泵的安装位置应保证钻工的工作安全、操作方便和测量仪表便于钻工观察的地方。还要根据场地设置好水池、回水槽及出砂装置等,要尽可能缩短吸入管路和吸入高度。

开动前的准备工作:

泥浆泵经过长期停止使用或重新安装以后,再开动之前一定要进行下列准备工作。

1  检查和冲洗进水管及滤水器活阀,进水孔不得被赃物堵塞,活阀应开闭自如,软管接头处应用喉箍固紧,保证密封不漏气。滤水器应沉入冲洗液面下0.3~0.5m,但离水池底和壁的距离应大于 0.5m。并检查吸水高度不得超过 2.5m(指介质为清水时,对介质为浓泥浆时,吸水高度相对要减少)。吸水管长度不得超过 5m。

2 检查各部件及零件固紧情况,特别是柱塞和十字头与拉杆间的连接处。

3 检查进排水阀及阀座的情况是否良好,特别是进排水阀座与泵头阀座孔间不允许有微小漏隙或松动现象存在。

4 检查进水阀的弹簧托组成,止动弹簧是否在泵头槽内,是否固紧在在弹簧托上。

5 检查连杆瓦与十字头滑套间的配合间隙,连杆是否有歪斜卡阻现象。

6 检查轴承内、泵体内(上下两层)及所有油杯内是否按归定牌号加足润滑油。

7 检查安全阀和压力表是否灵活可靠。

8 检查离合器及变速机械情况是否良好。

9 用手转动大皮带轮数圈,以便观察转动是否灵活,内部是否有其它异物, 并调整三角皮带的松紧度。

10 检查柱塞与密封圈间松紧度是否恰当,不得过松造成漏失,也不得过紧至使磨损加速。

11 检查排水管路及其他密封件的密封情况,如发现漏气,要及时堵漏。并将空气室内冲洗液排出,保证空气室内充满气体。

12 把三通排水管路关死,把回水管路打开。进水管内注满清水并与试机水池联通。
